CADUP V1.3是一款可以把草图大师模型转成17个视图CAD图纸的插件，对于家具设计等行业非常方便。很多人不会用，原因是这款插件不支持嵌套组件(群组)，由草图联盟做了汉化顺便写一篇使用教程，教大家如何完美导出CAD图纸。
1.安装好插件后打开需要转CAD图纸的模型，如果是直接建的模型没有保存的话会提醒你进行保存。
2.在需要转换CAD图纸的模型上右键点"炸开模型"，直到不能再“炸开”为止。然后三击选中右键进行创建群组或组件。（不进行这步操作可能无法进行转换）
3.在选中模型的状态下点击工具菜单-选择CADup模型转图纸，就开始进行转换了。

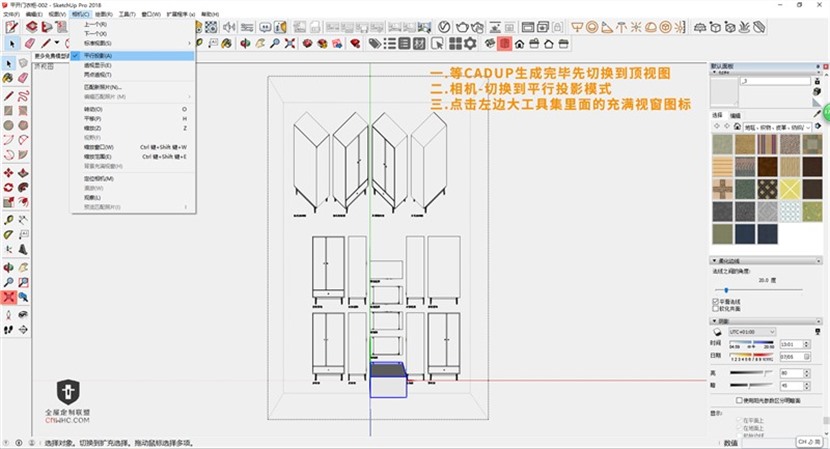

4.耐心等待转换完成后切换到顶视图（窗口显示什么角度导出的CAD图纸就会是什么角度）
5.点菜单相机-切换到“平行投影模式”
6.点击大工具集的"充满视窗"按钮，让模型充满视窗。（如果窗口上模型显示不全导出的图纸也会不全）
7.点击菜单--导出--导出二维图形。
8.在保存类型里面选DWG格式文件。

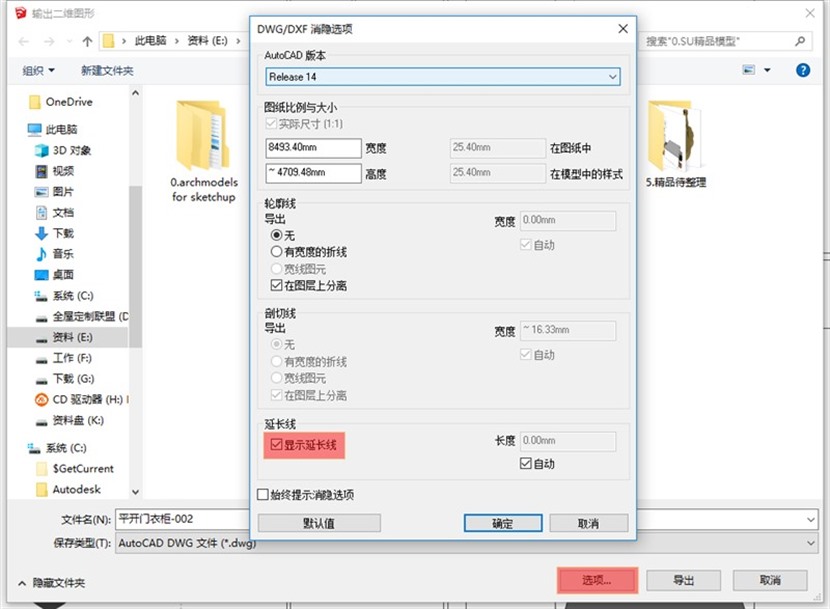

9.点击窗口下方的选项按钮，在弹出的对话框上我们可以对导出的图纸进行相关设置，例如CAD文件的版本、尺寸等。
10.值得注意的是在设置选项我们要去掉显示延长线上面的√，否则导出的CAD图纸也会带延长线(如果模型风格有显示延长线的话)

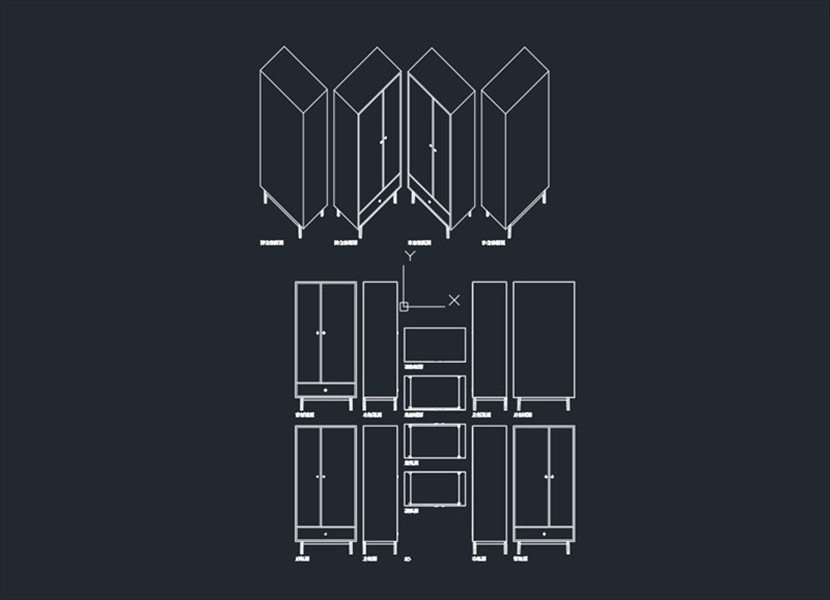

11.打开导出的图纸我们可以看到导出的图纸已经很完美了。
12.如果不使用插件也想导出图纸我们也可以手动导出CAD图纸，只需重复第4-11步操作即可。
